česky | english 		GLOCK 17 rozložený na jednotlivé díly. Najetím kurzoru na součástku zobrazíte její název.

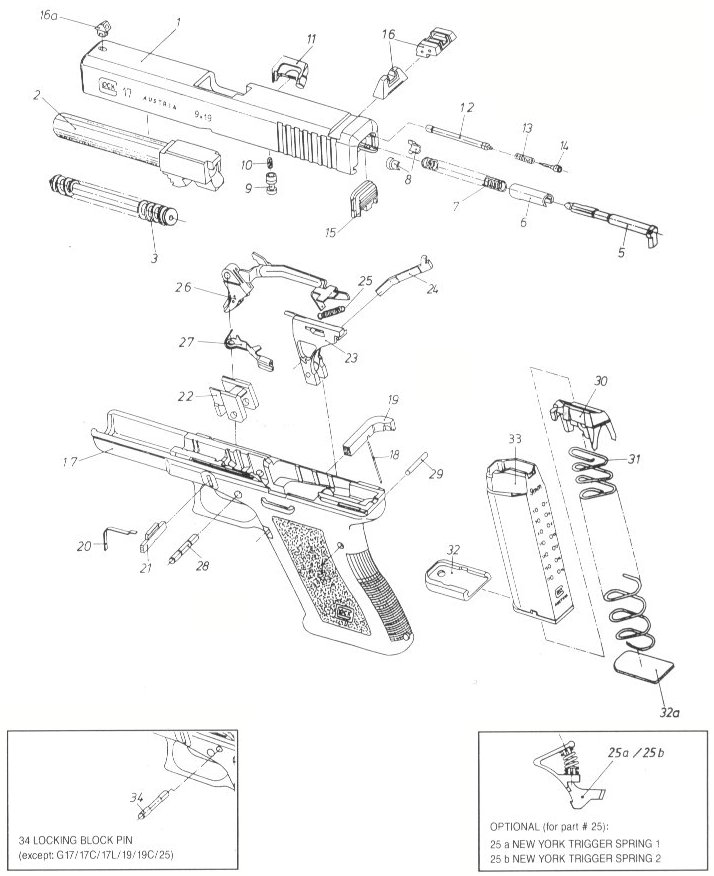

Technický nákres zbraně GLOCK 17


Závěr Hlaveň Vratná pružina (včetně vodící tyčky) Zápalník Distanční pouzdro Pružina zápalníku Matice zápalníku Pojistka zápalníku Pružina pojistky zápalníku Vytahovač Tyčka vytahovače Pružina vytahovače Kolík pružiny vytahovače Kryt závěru Hledí Muška Tělo pistole Pružina záchytu zásobníku Záchyt zásobníku Pružina záchytu hlavně Záchyt hlavně Zámkový blok Vyhazovač Stojina spouště Pružina spouště Pružina spouště New York Spušť se spoušťovým táhlem a spoušťovou pojistkou Záchyt závěru s pružinou Čep Kolík vyhazovače Podavač Pružina zásobníku Dno zásobníku Destička zásobníku Plášť zásobníku Kolík zámkového bloku (pouze u modelu G26)
1 Závěr 18 Pružina záchytu zásobníku
2 Hlaveň 19 Záchyt zásobníku
3 Vratná pružina 20 Pružina záchytu hlavně
4 Tyčka vratné pružiny 21 Záchyt hlavně
5 Zápalník 22 Zámkový blok
6 Distanční pouzdro 23 Vyhazovač
7 Pružina zápalníku 24 Stojina spouště
8 Matice zápalníku 25 Pružina spouště
9 Pojistka zápalníku 26 Spoušť se spoušťovým táhlem a spoušťovou pojistkou
10 Pružina pojistky zápalníku 27 Záchyt závěru s pružinou
11 Vytahovač 28 Čep
12 Tyčka vytahovače 29 Kolík vyhazovače
13 Pružina vytahovače 30 Podavač
14 Kolík pružiny vytahovače 31 Pružina zásobníku
15 Kryt závěru 32 Dno zásobníku
16 Hledí 32a Destička zásobníku
16a Muška 33 Plášť zásobníku
17 Tělo pistole 34 Kolík zámkového bloku (pouze model G26)


Součástky, které nejsou zaměnitelné s modelem GLOCK 17:


GLOCK 17C GLOCK 17L / 34 GLOCK 19 / 19C
1,2 1, 2, 19, 24 1, 2, 3, 17, 20, 22, 26, 27, 31, 33
GLOCK 20 / 20C GLOCK 21 / 21C GLOCK 22 / 22C
1, 2, 3, 5, 11, 12, 14, 17, 19, 22, 23, 26, 27, 30, 32, 32a, 33, 34 1, 2, 3, 5, 9, 11, 12, 14, 17, 19, 22, 23, 26, 27, 30, 32, 32a, 33, 34 1, 2, 5, 11, 14, 17, 22, 23, 27, 30, 32, 32a, 33, 34
GLOCK 23 / 23C GLOCK 24 / 24C/ 35 GLOCK 25
1, 2, 3, 5, 11, 14, 17, 20, 22, 23, 26, 27, 30, 31, 32a, 33, 34 1, 2, 5, 11, 14, 17, 19, 22, 23, 24, 27, 30, 32a, 33, 34 1, 2, 3, 17, 20, 22, 26, 27, 30, 31, 32a, 33
GLOCK 26 GLOCK 27 GLOCK 28
1, 2, 3, 17, 20, 22, 26, 27, 31, 33, 34 1, 2, 3, 5, 11, 14, 17, 20, 22, 23, 26, 27, 30, 31, 32a, 33, 34 1, 2, 3, 11, 17, 20, 22, 26, 27, 30, 31, 32a, 33
GLOCK 29 GLOCK 30 GLOCK 31
1, 2, 3, 5, 11, 12, 14, 17, 19, 20, 22, 23, 26, 27, 30, 31, 32, 32a, 33 1, 2, 3, 5, 9, 11, 12, 14, 17, 19, 20, 22, 23, 26, 27, 30, 31, 32, 32a, 33 1, 2, 5, 11, 14, 17, 22, 23, 27, 30, 32a, 33, 34
GLOCK 32 GLOCK 33
1, 2, 3, 5, 11, 14, 17, 20, 22, 23, 26, 27, 30, 31, 32a, 33, 34 1, 2, 3, 5, 11, 14, 17, 20, 22, 23, 26, 27, 30, 31, 32a, 33, 34

Pozn. Nákres převzat www.pistols.cz.
